一 汽車驅動電機及控制器測試系統簡介
1.1  汽車驅動電機及控制器測試系統概述
汽車驅動電機及控制器測試系統主要由四部分組成：電力測功機、電力測功機控制系統、驅動電機及控制器測試系統、電機供電電源。本系統采用電力測功機作為負載（電力測功機控制系統控制電力測功機改變負載大小，滿足各種標準的測試要求），可以測試驅動電機及控制器在不同負載狀態下的各項參數（驅動器的輸入電壓、電流、功率，驅動器輸出電壓、電流、功率以及電機輸出轉矩、轉速、功率和整機效率、驅動器效率、電機效率）及電機特性曲線、效率三維MAP圖、效率區間分布圖。
   1.2 系統特點
 Δ本系統自動化程度高、操作簡單，可以通過軟件一鍵完成測試，自動生成測試曲線、報告、效率三維MAP圖及效率區間分布圖；
 Δ電力測功機可以四象限運行，既可以作為發電機(負載)運行，也可作為動力機(驅動)運行，正反轉皆可。
 Δ節能：被試電機所輸出的功率通過變頻器與能量回饋單元濾波后，返回電網后又供給被試電機用；（不需要通水冷卻）
 Δ負載控制穩定性好，可進行恒轉速或恒轉矩控制，控制精度高；
 Δ 系統測試精度高，測量范圍寬，測試重復性好；
 Δ測試參數全，系統能測試驅動器的輸入電壓、電流、功率，驅動器輸出電壓、電流、功率以及電機輸出轉矩、轉速、功率和整機效率、驅動器效率、電機效率；
 1.3汽車驅動電機及控制器測試系統各組成部份主要功能及指標

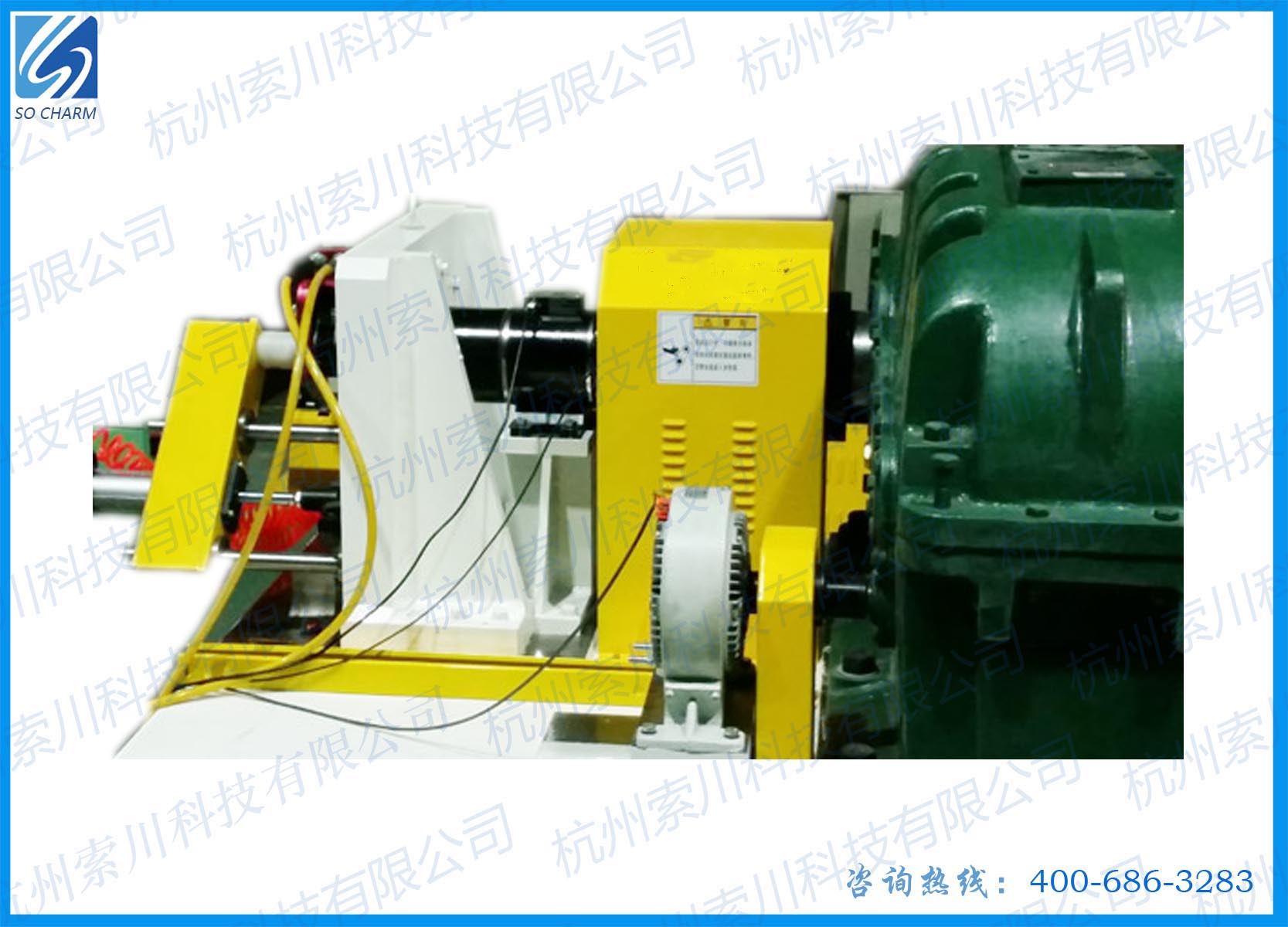

  電力測功機
① 功能：電力測功機主要由變頻電機、轉矩轉速傳感器、鑄鐵底板組成。電力測功機可以四象限運行，既可以作為發電機(負載)運行，也可作為動力機(驅動)運行，正反轉皆可。作為發電機（負載）運行時，可以從零速（基本上）到最高速度提供一定的負載，加載特性為零轉速至額定轉速為恒扭矩特性，額定轉速至最高轉速為恒功率特性。
② 指標
    ※ 變頻電機: 1額定功率：45KW
額定轉速：3000rpm
最高轉速：12000rpm
   ※ 轉矩轉速傳感器:
 200N.m轉矩轉速傳感器
· 轉矩測量范圍：200N.m
· 轉速測量范圍： <10000rpm
· 精度等級：0.2
1.4、系統功能
  可測試參數
① 驅動器的輸入電壓、電流、功率
② 驅動器的輸出電壓、電流、功率、功率因數、頻率
③ 電機的輸出轉矩、轉速、功率
④ 驅動器效率、電機效率、電機總效率
1.4.1 所有數據、圖表均在電腦上顯示，所有操作均可在電腦上完成
1.4.2 系統具有MAP圖自動測試功能：可以通過軟件一鍵完成測試，自動生成測試曲線、報告、效率三維MAP圖及效率區間分布圖；
1.4.3 系統具有手動測試方式：即負載通過手動調節，數據手動記錄或采集;
1.4.4 系統具有自動測試方式：即負載根據設置自動加載，掃描出電機從空載到堵轉（或設定值）的特性曲線，并自動計算出效率平臺及特征點；

二  常規測試項目
Δ 空載測試
Δ 負載測試
Δ 溫升測試
Δ 堵轉測試
Δ 能量回饋測試
Δ 超速測試
Δ T-N測試
Δ 過載測試
Δ 過流測試
Δ 啟動測試
三、設計依據
智能型電機型式試驗測試系統全面支持 12 種以上國內外電機測試標準，并具備 IEEE 112-2004 國際標準、GB/T1032-2012 國家標準的自動化測試功能，可為用戶提供智能化的標準測試體驗。
GB 755-2008旋轉電機 定額和性能
GB/T18488.1-2015《電動汽車用電機及控制器試驗方法 技術條件》
GB/T18488.2-2006《電動汽車用電機及控制器試驗方法 技術條件》
IE
GB755-2-2003旋轉電機（牽引電機除外）確定損耗；
GB/T1032-2012三相異步電動機試驗方法；
GB/T1029-2005三相同步電機試驗方法；
GB/T22670-2008變頻器供電三相籠型感應電動機試驗方法；
GB/T1311-2008直流電機試驗方法；
GB/T20114-2006普通電源或整流電源供電直流電機的特 殊試驗方法；
GB/T18488.1-2006電動汽車用電機及其控制器第1部 分：技術條件；
GB/T18488.2-2006電動汽車用電機及其控制器第2部分： 試驗方法；
GB/T29307-2012電動汽車用驅動電機系統可靠試驗方法；
JB/T10183-2000永磁交流伺服電動機通用技術條件；
JB/T10184-2000交流伺服驅動器通用技術條件。
IEC 60947-1，2001低壓開關設備和控制設備 第一部分：總則
GB 50052-2009供配電系統設計規范
GB 50054-2011低壓配電設計規范
GB 50055-2011通用用電設備配電設計規范
GB/T 50062-2008電力裝置的繼電保護和自動裝置設計規范
GBJ 63-1990電力裝置的電測量儀表裝置設計規范
GB 50171-2012電氣裝置安裝工程盤、柜及二次回路結線施工及驗收規范
其它適用于本合約的有關國家規范和國家標準
相關產品的設計說明書
設備清單表

總稱	名    稱	單位	數量	備    注
1.電力測功機加載系統	交流變頻電機	套	1	額定功率：45kw
	扭矩傳感器	套	1	100N.m，扭矩測量精度：±0.2%F.S， 含采集線
2. ABB變頻器回饋	ABB變頻器(45KW)	臺	1	ABB變頻器ACS880四象限電網反饋
3.電機測量部分	測功機測控儀	臺	1	SC8800，PID調節，通訊方式、遠程/本地可選、控制模式無擾動切換，含扭矩信號采集模塊
	系統操作臺	臺	1	SC-850
	SC8300A	臺	1
	SC8200	臺	1	直流電參數測量儀
	直流低電阻測試儀	臺	1
	多路溫度測試儀	臺	1	八路
5.軟件平臺及測試輔件	工業計算機	套	1	工控PC-510 研華
	國標測試軟件SC1.O	套	1	SC1.0
6.機械部分	負載電機夾具	套	1	杭州索川
	被測電機夾具	套	1	杭州索川
	彈性聯軸器	套	1	杭州索川
	安全防護罩	套	1	杭州索川
	扭矩傳感器安裝底座	件	1	杭州索川
	鑄鐵平臺	塊	1	杭州索川
7.電源	直流電源500V 400A	臺	1	杭州索川
